淺談中走絲線切割機的多次切割變形問題

中走絲線切割凸模在模具中起著非常重要的作用。其設計形狀、尺寸精度和材料硬度直接影響模具的衝壓質量。衝壓件的數量、使用壽命和精度。在實際生產加工中，由於毛坯內部殘餘應力變形和放電引起的熱應力變形，

因此，螺紋孔應先加工後封閉切割，盡可能避免因明切造成的變形。如果受到毛坯尺寸的限製而無法進行閉式切割，對於方坯，編程時應注意選擇切割路線（或切割方向）。

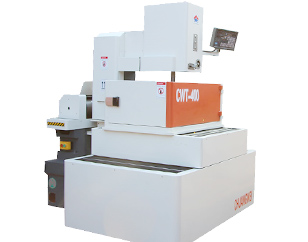

中走絲線切割機

切割路徑應有助於確保加工過程中工件始終與夾具（夾持支架）保持在同一坐標係，避免應力和變形的影響。

夾具固定在左端，從葫蘆衝頭的左側沿逆時針方向切割。整個毛坯按切割路線分為兩部分。由於坯料左右兩側連接的材料越來越小，坯料的右側逐漸從夾具上分離出來，不能與內部殘餘應力變形，工件發生變化。形狀。如果沿順時針方向切割，工件保持在坯件的左側，靠近夾緊部分，大部分切削過程保持工件和夾具處於同一坐標。

該係統具有較好的剛度，避免了應力和變形。一般情況下，合理的切削路徑應安排在總切削中工件與夾緊件分離的切削段在切削

過程結束時，暫停點（支撐部分）靠近坯料的夾緊端。
