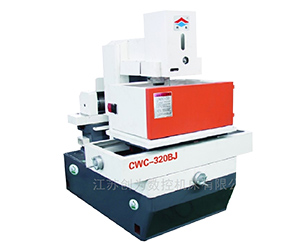

中走絲線切割機床

2020-10-26 16:11:29

次

詳細介紹：

DK7740C中走絲線切割機床主要結構和性能：

機床床身:采用T型複式箱體整體結構；主承載結構支撐筋連接拖板、線架、運絲基準麵，構成多組合T型線、麵、體的穩定整體,消失模鑄造-確保整體機身的剛性穩定性，基準麵的平麵度在動靜態中的精度得到保證，提高了機身承載麵的載荷重量。

中走絲線切割

工作台拖板部分：拖板采用凹凸實體、米字型加強筋結構，金屬模鋳造-組織結構穩定、不易產生形狀誤差（變形）。滾珠絲杠和線性導軌設計安裝在同一個基體的基準麵上-提高裝配位置精度、消除裝配誤差（裝配兩個基體拖板基準麵的形位公差精度很難保證）。

線架部分：立柱應用C型箱體結構。C型立柱的上部（上線架）和下線架體相對成為固定式線架-剛性強不容易產生共振現象；排絲輪組件的數值壓簧機構-確保鉬絲的衡張力；方形導杆升降機構中應用齒輪、螺紋二次變速、變向和V型導向、V型滑塊緊定鎖緊-可靠方便的調整切割高度（電動）；上噴水裝置由噴水板、擋絲器、擋水海綿組成，連接在方形導杆下方-穩定鉬絲的顫動、輔助上噴水板的冷卻液完全噴注在加工部位。

DK7740C中走絲線切割機床工作台傳動結構特性：

線性導軌、精滾珠絲杠和精齒輪箱組合理安裝在一個基體的基準麵上-確保線性導軌的直線度、平行度和滾珠絲杠的上母線、側母線的平行度。

線性導軌上滑塊付的中心跨度合理分布在拖板、支撐麵的中心和重心的對稱點上-確保工作台動靜負載均分在滑塊上，提升精度穩定性。
