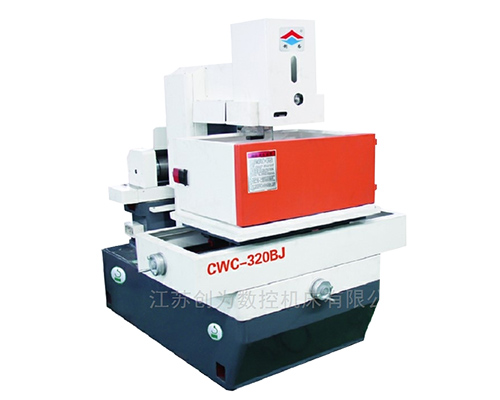

電火花穿孔機（spark-erosion drilling machine）是指用電火花加工原理，加工尺寸小於5mm的孔的電火花加工機床。用於加工中小型衝模，其加工特點是不受金屬材料硬度的限製，可先將模板淬火後用本機加工所需要的孔型，以保證質量和提高使用壽命。工具電極材料采用鋼、鑄鐵、銅均可。

穿孔機根據應用的介質不同大致分為兩種，一種是液體穿孔機，由於液體加工時要通過銅棒小孔，可能堵塞銅棒小孔，所以小可加工0.15mm的細孔，深度也隻能加工350mm。是普遍應用的，另外一種是氣體穿孔機，經過銅棒小孔的介質采用的是氣體，所以不易被堵塞，可加工更精密的小孔。

工作原理及應用

電火花穿孔機也稱電火花打孔機、電火花小孔機、電火花細孔放電機，其工作原理是利用連續上下垂直運動的細金屬銅管（稱為電極絲）作電極，對工件進行脈衝火花放電蝕除金屬成型。與電火花線切割機床、成型機不同的是，它電脈衝的電極是空心銅棒，介質從銅棒孔中間的細孔穿過，起冷卻和排屑作用。

電極與金屬間放電產生高溫腐蝕金屬達到穿孔的目的，用於加工超硬鋼材、硬質合金、銅、鋁及任何可導電性物質的細孔。小可加工0.015mm的小孔，也可加工帶有錐度的小孔，被廣泛使用在精密模具加工中，一般被當作電火花線切割機床的配套設備，用於電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。

電火花穿孔機特點及常見危險

1、適用於加工不鏽鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。

2、加工孔徑Φ0.3~Φ3.0mm，大深徑比能達200∶1以上。

3、加工速度每分鍾大可達成20~60mm。

4、直接從斜麵、曲麵穿入直接使用自來水為工作液。

5、工作台X、Y、Z軸配有數顯裝置。

6、具有電極自動修整功能。

7、主軸升降具有快速上下功能。

8、具有加工電壓可調功能。

9、具有靠邊定位功能。

常見危險

(1)操作者沒有正確穿戴防護用品，頭發、衣物與設備或工件掛傷。

(2)操作現場使用明火或吸煙，導致火災事故發生。

(3)工作液麵過低，未高出工件表麵50～60mm，易引起火災。

(4)工作中用手觸摸電極，導致觸電造成人體傷害。
