當w17c起草视频在利用線切割加工零件的過程中有時會遇到該零件的一部分已加工完成，怎樣才能在二次裝夾中保證切割路線與零件已加工部分的尺寸形狀吻合，並在保證零件技術要求的情況下，將其完整地加工出來呢?下麵以一個內齒花鍵為例來談談w17c起草视频的加工方法。

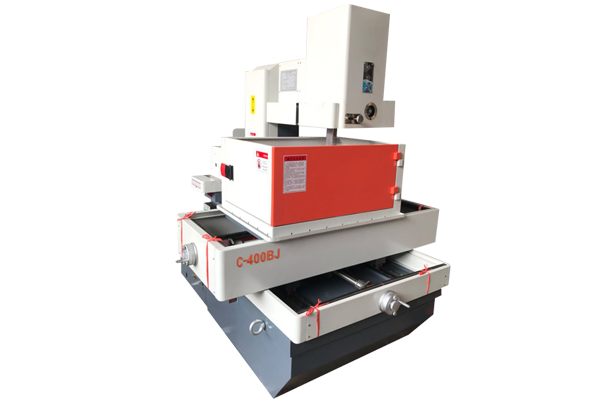

線切割加工部分的基本參數為徑節DP=10mm、齒數z=120、齒形角α=45°的徑節製短齒內花鍵，工件厚度為200mm。材料為42CrMo。在線 切割前工件已有10個齒加工成形，。在這種情況下，把工件安裝到已加工齒形與切割路線相吻合的狀態是比較困難的。經研究，在DK7740線切割機上。

采取以下方法較好地解決了這個問題：

(1)鉗工劃線：選擇一個完整的齒，在齒端麵劃出齒頂圓  的中心線。

(2)把工件安裝在機床上，找正端麵水平，端跳＜0.02mm，且所畫的齒頂圓弧中心線與機床Y方向盡可能地一致，並固定好。

(3)作圖編程：編程的進刀線確定在齒頂圓弧的中點，且與Y軸重合，排序為順時針方向。

(4)利用“接觸感知”功能中的找正功能，找出未加工部分的圓心。 然後，感知Y方向，利用移動功能，向圓心方向移動齒頂圓半徑。如果與未切割部分的圓心一致(誤差＜工件的形位公差)，圓心就確定了。

(5)移動鉬絲至穿孔點位置，取較小的電規準(主要是防止試切過程中損傷已加工表麵)，開始試切。

(6)判斷與實際齒形的位置誤差是多少：1麵沒有電火花、2麵電火花較大，一般畫線找正精度為0.2mm左右，初步判斷選取0.1mm。

(7)重新作圖編程：將原圖逆時針(線切割路線為順時針)旋轉一個角度，可用近似公式：α=arcsin(R為齒頂圓半徑)；再確定穿孔點，排序(順時針方向不變)。

(8)再次試切判斷與實際齒形的位置誤差是多少：重複步驟(5)～(7)過程，直至1、2麵電火花均勻為止。
