中走絲的冷卻作用

2020-08-14 11:30:13

次

電火花中走絲切開機主要是使用電極絲對鈑金等金屬進行切開，在切開時，電極絲會迅速升到8000~12000度，此時兩導體外表瞬間熔化一些資料，到達切開的目的。為了電極絲不斷裂，該如何冷卻？

電極絲能夠通過特域冷水機，冷卻電火花切開機的工作液到達冷卻作用。

像咱們特域的斯洛文尼亞客戶就是要冷卻電火花EDM切開機的，他們的切開機發熱量到達7KW~10KW，需要一個完整水冷係統進行冷卻，要求水溫堅持在20~21℃。這種情況，中走絲線切開機由機床本體，脈衝電源，微機操控設備，工作液循環係統組成。

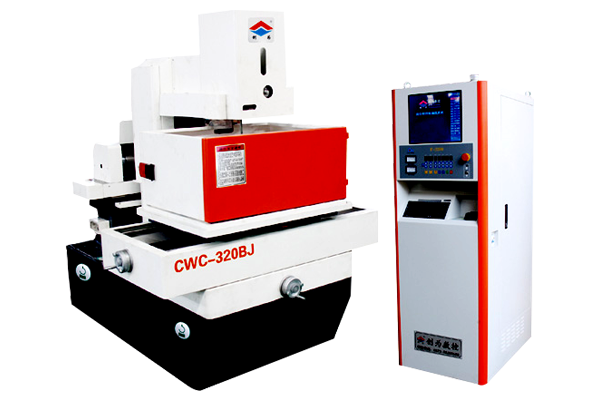

中走絲數控機床

中走絲線切開機本體由機床本體由床身、運絲組織、工作台和絲架組成。床身：用於支撐和連接工作台、運絲組織等部件，內部安放機床電器和工作液循環係統。運絲組織：電動機帶動儲絲筒替換作正、反向滾動，通過線架導輪將旋轉運動轉變為往複直線運動。工作台：工作台分為上下兩層，別離與X、Y向絲杠相連，由兩個步進電機別離驅動。步進電機每接受到一個電脈衝信號，就旋轉一步距角，使工作台在相應的方向上移動0.001mm。絲架：用來支撐電極絲，並使電極絲工作部分與工作台平麵堅持必定的幾許角度。

電火花機是使用浸在工作液中的兩極間脈衝放電時產生的電蝕作用蝕除導電資料的特種加工辦法，又稱放電加工或電蝕加工。電火花加工電壓是指脈衝電源電路輸出的直流電壓，它有高壓直流電壓和低壓直流電壓兩種，因而由火花加工原理可知加工過程中，首要加高壓直流電壓，構成放電通道；在放電通道構成後，中走絲則由低壓直流電壓來維持放電通道。機床操控框上的電壓表指示加工電壓的幅值的變化。
