數控線切割機床進電方式簡述

2021-01-06 17:29:02

次

通過對線切割機床部件的時效，熱處理以及有效，精密的後續加工，裝配，使得線切割機床具有良好的精度和精度保持特性。

線切割電控部分采用變頻器控製，感應開關換向，極大地延緩元器件老化，有利於線切割機床長時間快速切割。窄脈寬，大電流的高頻電源特性，線切割運絲電機換向平穩的特性以及機械各個部分精細加工裝配的特性，保證了切割工件的表麵質量。

線切割機床高頻進電及變頻取樣通常有儲絲筒進電方式、絲架進電方式和擋絲塊進電方式。

一、線切割儲絲筒進電方式

儲絲筒進電是通過線切割機床儲絲筒中心軸一端的石墨電刷實現的。脈衝電源負極與石墨電刷相接，由彈簧保證石墨電刷與軸端緊密接觸，且中心軸可旋轉，使石墨電刷磨損後，兩者仍能良好接觸。

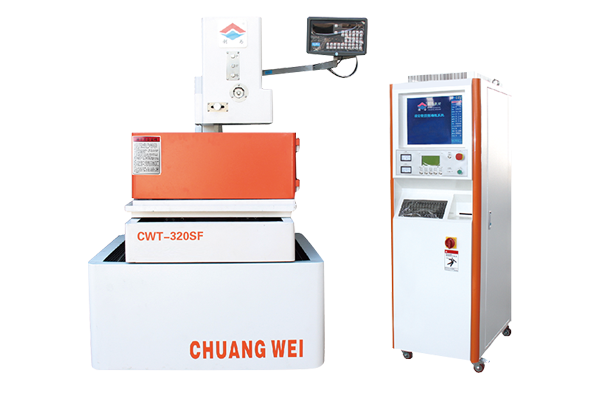

線切割廠家

二、線切割機床絲架進電方式

線切割絲架進電一般有導輪直接進電和導電柱進電兩種形式。

（1）導輪直接進電方式。此方法有利於減少線切割機床脈衝電源的能量損耗，並減少外界幹擾。為減少線切割導輪軸與進電部位的摩擦力矩，可采用導電壺結構。線切割導針可采用不鏽鋼製造，而壺采用有機玻璃材料。

（2）線切割導電柱進電方式。此種進電方式的導電柱一般用硬質合金製成，固定在線切割絲架的上、下臂處靠近線切割導輪的部位，通過其與電極絲的接觸進電由於放電腐蝕，線切割導電柱產生溝槽，因此應該不斷適當調整導電柱與電極絲的接觸位置，避免卡斷線切割機床電極絲。
